E1 - SITUATION DE DEFAILLANCE - MACHINE RAVOUX – 006 FLEXICA

E1.1 En exploitant les informations ci-dessous et après réflexion devant la machine en panne, essayez de remplir à la main le Bilan de l’analyse qui vous est fourni vide (à remettre à la correction)

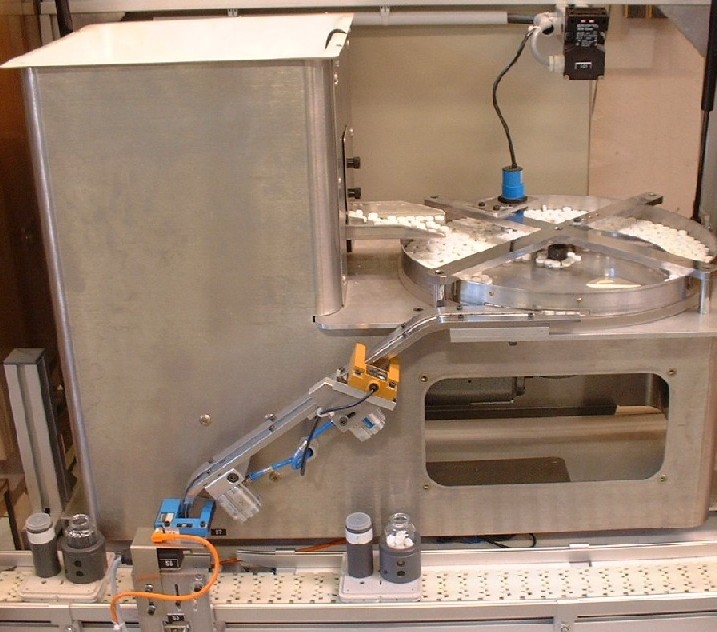

Bilan de l’analyse Schéma électrique. Photo du dispositif Contenu du compte rendu

Cellule défectueuse Pour sortir une pièce du stock et l’affecter au BT, demandez une démonstration…

E1.2 Rédaction et cloture du bon de travail

Situation à prendre en compte pour rédiger votre bon de travail : (le BT sera rempli avec le corrigé de la question E1.1, à demander …. Avant de rédiger)

Les tests effectués vous conduisent à changer la cellule. Après une vérification sous tension, il n’y a pas de courant sur le bornier X1C.35, le connecteur sur la cellule semble défectueux (jeu dans la connexion)..

Changement de la S9 : CELLULE PHOTOELECTRIQUE DINEL F954030COS 10/30 CM (215 €) qui est située en haut de la rampe (Elément : ALIMENTATION RAIL) du poste P1.

· Vous avez ce composant référencé en stock. Il est facile à changer car il est muni d’un connecteur.

· Vous travaillez seul et mettez 30 mn pour localiser le défaut, sortir la pièce du magasin et changer la cellule.

· La production du poste a été arrêtée pendant 1 heure.

· Cette machine a déjà été déclarée avec une perte de production de 200€/h. N’oubliez pas de localiser l’intervention sur le bon element. Vérifiez aussi que vous êtes est valorisé à 25 €/h.

· Retrouvez le BT que vous avez crée à la question A, et clôturez-le en renseignant toutes les informations utiles à l’historique.

N’oubliez pas de préciser que vous avez changé la cellule

· Imprimez le BT clôturé.

E2 - POUR RETROUVER VOTRE COMPTE RENDU DASN LES HISTORIQUES vous devez consulter la GMAO

Sur la GMAO : RECHERCHE HISTORIQUE : plusieurs méthodes :

1. Pointer sur UNE SEMAINE et sélectionner la semaine en cours

2. saisir DEFAUT COMPTAGE (dans EFFET SIGNALE) ou autre chose….
